如果你是一名电气人，那对熔断器一定不会陌生，熔断器结构形式多种多样，生产厂家型号也非常多，让人眼花缭乱，常常不知如何分辨和使用。看完这边文章，不管熔断器的外形和名称怎么变化，我们都可以从容应对。

熔断器本质上是一种短路和过电流的保护器。其原理是电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开。一般熔断器由底座和熔芯（熔体）组成。底座是为了支撑熔芯工作的，因而我们只要把熔芯弄明白了，那么我们就能把熔断器的本质给抓住。

下面，我们从以下两个方面来分析常用的熔芯种类。

一、从其使用种类来分：

1.熔芯的分断范围：

“g”熔芯，全范围分断，意思是能分断熔体熔化电流至额定分断能力之间的所有电流；

“a”熔体，部分范围分断，根据I2t曲线熔断。

2.熔芯的使用类别:

“G”一般用途的熔断体，即配电线路用；

“M”保护电动机回路用；

“R”或“S”保护半导体设备用；

“PV”太阳能光伏系统保护用熔断器。

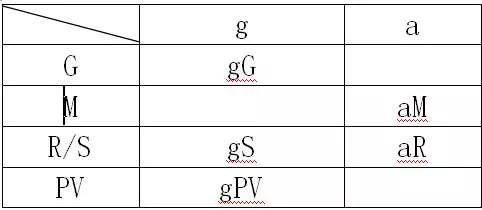

熔芯由分断范围和使用类别来定义其使用种类特性

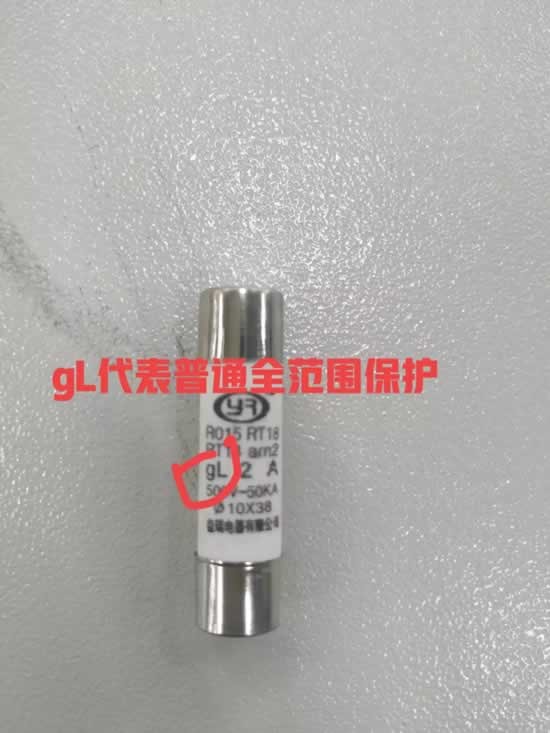

☆gG（gL），普通全范围保护熔芯，功率损耗小，特性稳定，限流性能好，体积小。

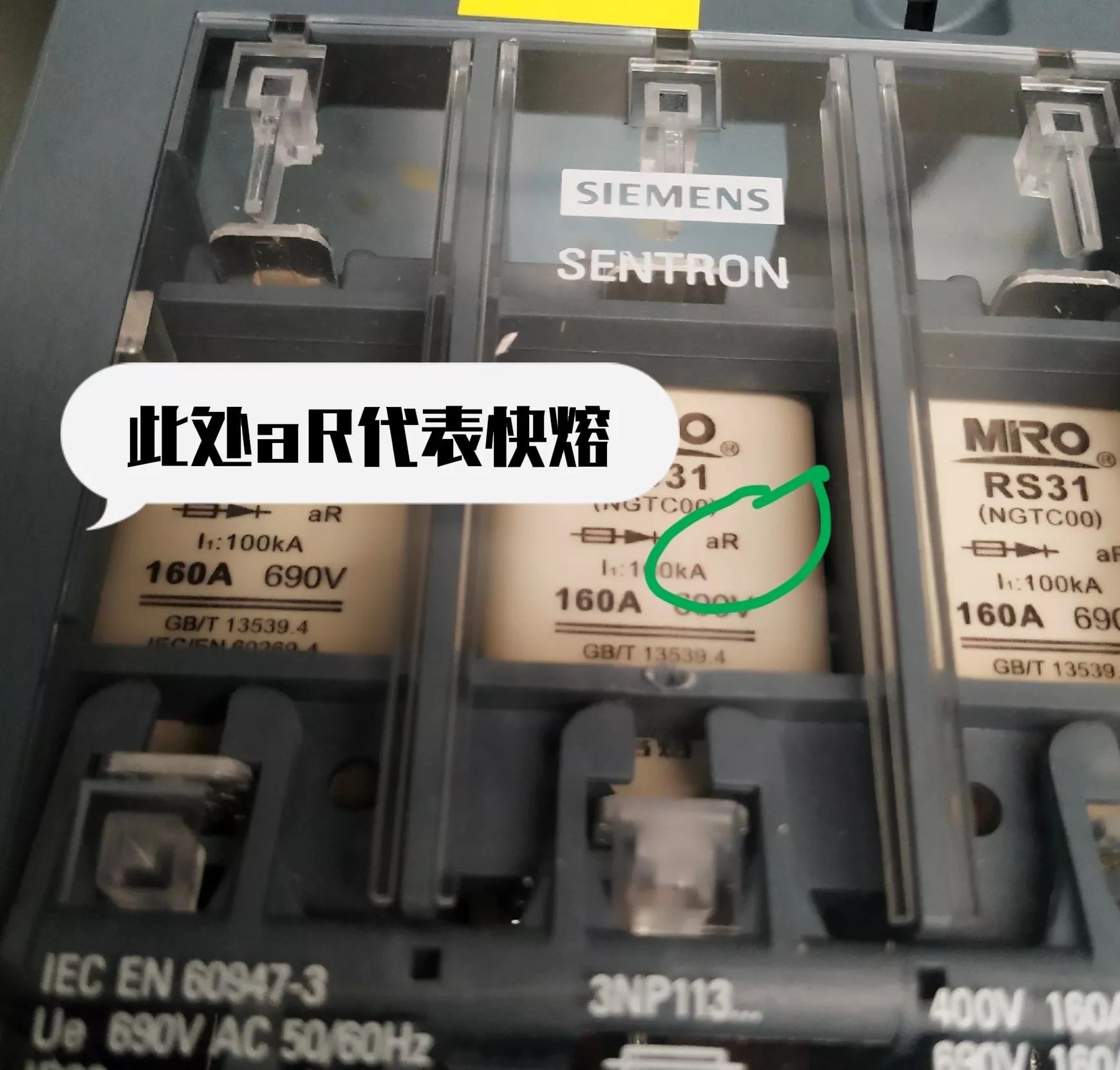

☆aR/gS，半导体设备保护熔芯，又称快速熔断体，分断能力高,限流特性好,周期性负载特性稳 定，能可靠地保护半导体装置,适用于变频器,软启动等设备的保护。

☆aM，电动机保护熔芯，一般用螺旋式熔断器；

☆gPV，用于太阳能光伏系统圈氛围分断能力的熔芯。

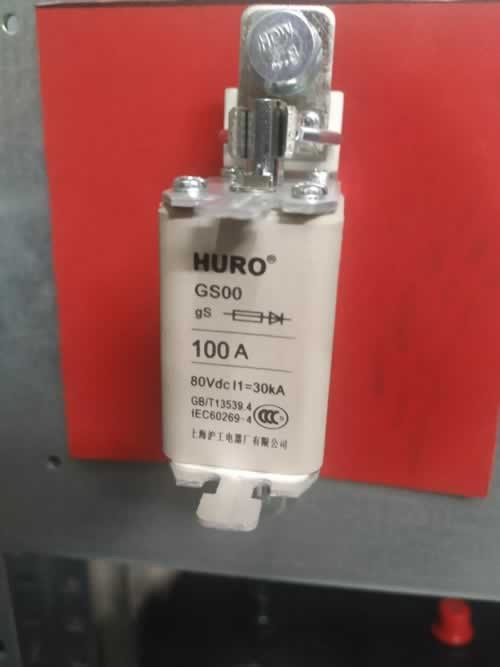

gS是另一种快熔

二、再按以下标准选电流特性

1．对于输配电线路，熔体的额定电流应略小于或等于线路的安全电流。

2.照明电路 熔体额定电流≥被保护电路上所有照明电器工作电流之和。

3.电动机：

☆直接起动电动机 熔体额定电流＝(1.5～2.5)×电动机额定电流。

☆降压起动电动机 熔体额定电流＝(1.5～2)×电动机额定电流。

☆绕线式电动机 熔体额定电流＝(1.2～1.5)×电动机额定电流。

4.配电变压器低压侧 熔体额定电流＝(1.0～1.5)×变压器低压侧额定电流。

5.并联电容器组 熔体额定电流＝(1.3～1.8)×电容器组额定电流。

6.电焊机熔体额定电流＝(1.5～2.5)×负荷电流。

7.电子整流元件 熔体额定电流≥1.57×整流元件额定电流。注：要选择快速熔断体

通过以上两点，我们就可以清楚的知道在哪个地方用什么样的熔芯了。
