万用表使用方法，如何检查线路是短路还是漏电

嗨！大家好！我是电力人—Monkey。一位平凡却又不甘平庸的电力人！

我在头条号《西瓜视频》发布了电工相关知识的视频，还望大家能多多支持鼓励。

维修知识学一点，每天进步一点并不难！

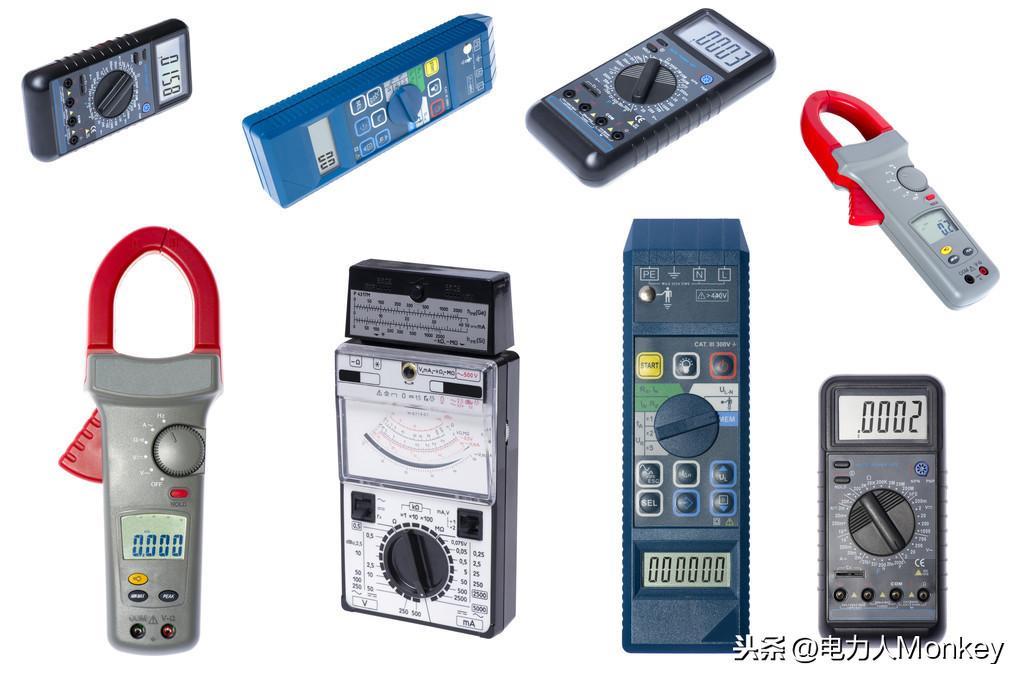

使用万用表测量短路是非常方便的，用万用表测量接地就不那么准确了，其实应该用摇表才最为合理，下面就来给大家介绍如何用万用表检查线路时短路还是漏电。

给大家说说短路：

我们知道线路的短路指的是电力系统正常运行以外的相与相之间，相与地之间的接通；

所以相线的接地也算是短路的一种，零线如果接地就会产生漏电电流，漏电保护器跳闸。

如何用万用表检测线路的短路：

用万用表检测线路的短路时，我们首先要断开电源，断开所有负载，然后再进行检测；

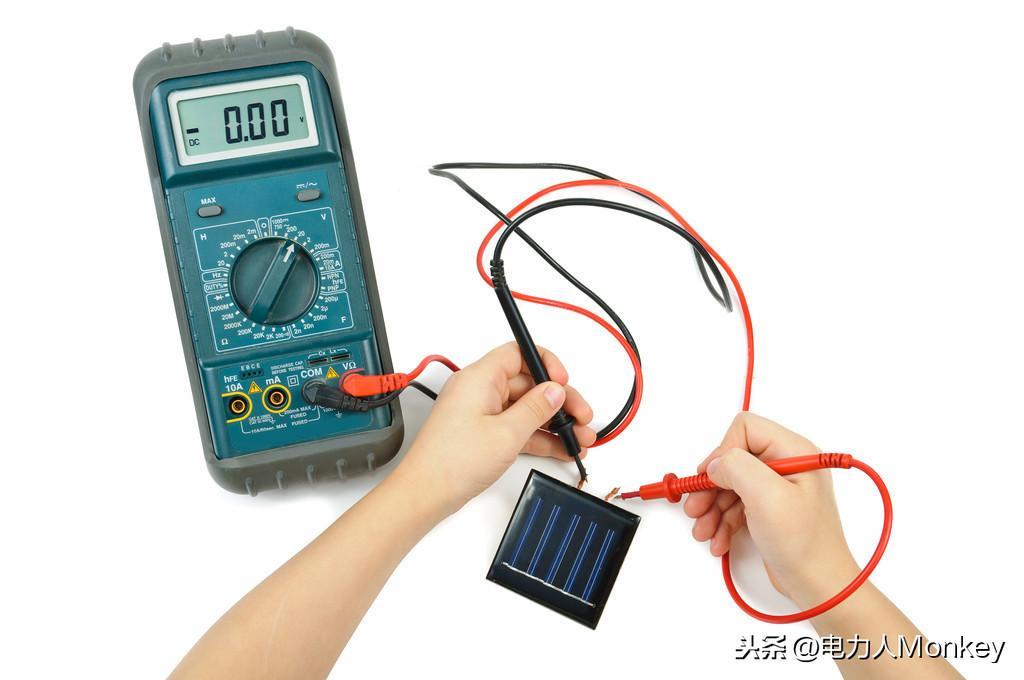

万用表检测线路短路时，黑色表针接线端接在COM孔中，红色表针接线端接在VΩ孔中，打开数字式万用表，我们要选择测量二极管也就是线路导通那一档；

做法是用黑色的表针接触火线，用红色的表针接触零线，如果万用表发出嗡鸣声，或者是指示灯闪烁，表明线路是通路，也就是短路，反之则不是短路；用同样的操作测量地线和对地，显示也是跟上面一样。

用万用表测量线路的漏电：

用万用表测量线路漏电不是很准确，也是可以测量；

万用表检测线路漏电时，黑色表针接线端接在COM孔中，红色表针接线端接在VΩ孔中，打开数字式万用表，我们要选择测量线路电阻那一档；

如果测量出来的数值是在0.5兆欧以上，或者是显示无穷大，那么线路的绝缘没有问题，即线路不存在漏电；如果测量的结果数值是0.5兆欧以下，那么线路绝缘不合格，就存在漏电。

很多电工会告诉你，断掉所有电源，用最小的电阻档(或者用二极管档)测量两条线之间的电阻，看看是不是接近0欧姆（或者二极管档显示0)，如果接近0，就基本上可以判断两条线短接到一起了，同样把这条线对地测量，看看是不是同样的状况，如果是证明这条线接地，这个方法当然是可行的，只是在实际工作上很多地方不方便断电了，如果不断电测量，可行吗？

1、假设要测量线A和线B之间有没有短路，线A和线B之间对零线可能有电压（比如有220伏），它们线上的电势分别为电势A和电势B，很多人第一时间想到的是，如果直接用电阻档测量，一定要分别断掉线A和线B上的供电，然后才能测量，这个思路不是说错误，只能说过于保守了。

2、直接把万用表拨到交流电压档，选用最高量程，比如AC1000伏等，然后用万用表的交流电压档去测量线A和线B，假如两条线之间有相对比较高的电压（比如200伏），可以证明电势A和电势B是不相等的，也就是说电势A和电势B之间有电压差，这两条线不是等电势的，这两条线并没有短接在一起。

3、如果线A和线路B使用交流电压档测量没有电压，为了保证起见，再选用直流电压档比如1000伏档来测量它们之间，确认也没有直流电压，这个样可以证明电势A和电势B相等，注意相等不代表它们对零线N没有电压哦，比如线A和线B对零线N都是220伏，但是他们之间的电压也是0伏，这个时候，可以用最小的电阻档去测量这两条线之间的电阻了，如果接近0欧姆，说明这两条线是短路在一起的。

4、至于测量是否接地，简单也可以采用上边的方法来测量了，思路是把地线当作普通的线去理解了。但是一般测量是否碰地，可以使用摇表来测量绝缘电阻（一般绝缘的有5兆欧），这个时候是需要断电来测量的。

不知道小编说的全面吗？希望广大的电力工友积极在评论处留言，发表你的意见和建议！你所知道的，也许就是其他人正在苦苦寻找的，谢谢大家！
