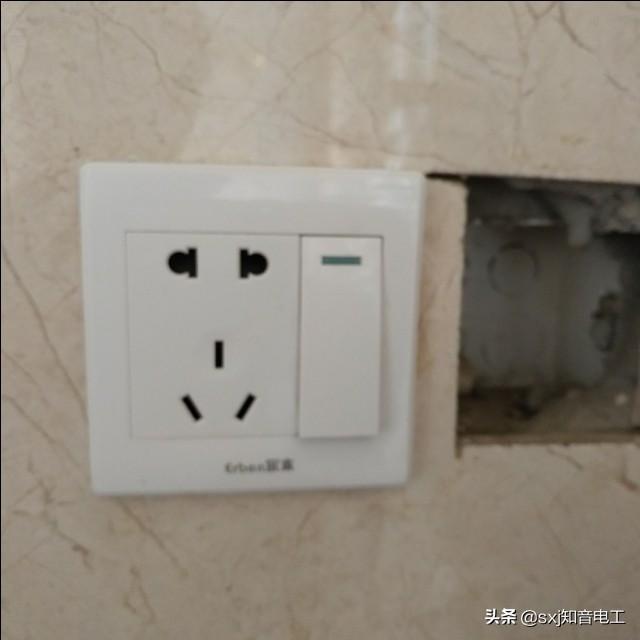

220Ⅴ单相家用1开5孔插座这样接线

家庭单开五孔插座不接地线怎么接？

我们经常使用的插座，接线简单，也比较容易，只要认识英语字母或拼音，那就好学接线了。

家中常见的电源插座，一般有单相2孔，单相5孔，单相多孔插座（插排），等

了解插座

交流电压250Ⅴ，功率10A，∽16A，

交流400Ⅴ，10A～30A。

插座是我们家居生活离不开的一种电路（配件）。插座在居民生活的房屋里的安装分布较多见，以前，老式房间每个房间都安装有1∽2个左右，现在的家用多了，楼房里的插座安装分布每个房间可多达4∽8个，甚至更多，就这还不够用，还需要另接多孔插座，来补充固定插座安装数量的不足而带来问使用不便。你可以想想，自己家买了多少个活动多孔插座（插排）。

话归正题，

单相5孔开关如何接线呢？

插座接线可以遵循面向插排板面：左零右火中间地的接线方法进行接线，

一般来说，

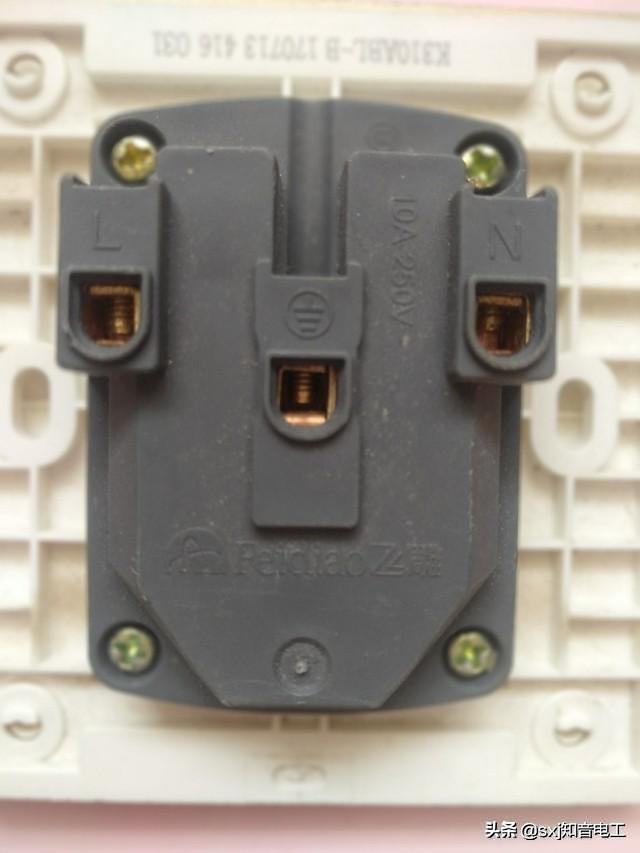

插座的接线端子上都标有接电源的位置图标：

零线（N），相线（火线L）的接线标示，需要接地线的标有（⊥），

像这样按标示接线就非常简单了，方法是：

把电源的零线接入插座的标有N的接线端子上。

把电源的火线（相线）接入插座的标，有L的接线端子上。

如果装设有接地线，把接地线接入插座的标有接地⊥的接线端子上。

安装步骤：

①准备电工工具：电工刀电工钳子，螺丝刀，万用表，测电笔。

②用测电笔测量出电的零线，火线，并分别做好标记，以免零线火线的位置接反。

③停电，将室内的总开关，漏电保护起或者或者断路器扳下。用测电笔测电路是否带电？确无电压后方可开始接线。

④卸开插座后盖：

将电源的火线接入插座接在L的接线端子上。

京商电源的零线接入插座接在N的接线端子上。

如果装设有地线接地线，接入标，有接地标识的接线端子上。

⑤如果要求插座与灯开关独立接线可以提以下方法：

先将电源接入插座的L接线端子里，再用电线引接到灯开关的L接线端子上，这样接的插座，开关可各自独立工作，互不干扰。

⑥送电，将室内的总开关，漏电保护起或者或者断路器扳上送电。用测电笔测量插座的铜片是否有电？面向插座测量，左零右火即为接线正常。

安全注意事项：

卫生间，浴室使用的插座要有防水护罩。

根据用电电器功率选择插座，空调插座至少要用16A的

建议少用多孔插座（插排），多孔插排查，由于可同时插多个家用电器，有可能造成超过插座的额定功率进行使用，极易使插座內触点发热烧坏，甚至引起失火。

sxj知音电工

2020.05.02 10：10
